paraview 란?



   OpenFOAM으로 수치해석을 한 후 Open souce post processor인 paraview로 결과를 출력해요.

​   1. 다운로드 사이트 :   https://www.paraview.org/



   2. 지원하는 data type : VTK, OpenFOAM, Plot3D, Tecplot, Ensight, Fluent, Pro-star, LS-dyna 등

    paraview는 OpenFOAM 이외에도 많은 프로그램의 해석결과를 보여줘요.

​

   3. 사용되는 방법

    paraview는 paraFoam이라는 명령어로 실행돼요.

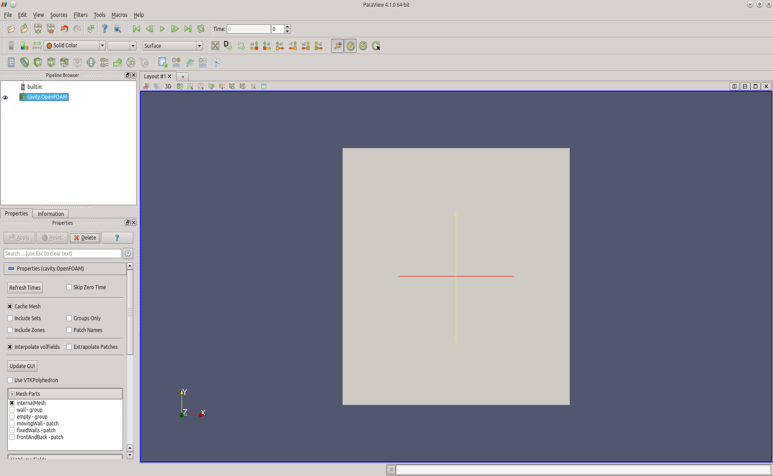

    터미널 창에 paraFoam을 실행하면 <caseName>.OpenFOAM 파일에 형성되면서 해석된 OpenFOAM의 data를 읽고 아래 그림과 같은 창이 실행돼요.



paraview 설치



   paraview는 linux, macOS, windows에서 모두 설치 가능해요.

   OpenFOAMv11의 precompile 버전 같은 경우는 paraview까지 자동으로 설치돼요. 가장 편하게 설치하는 방법이죠.

   windows는 WSL을 이용하여 linux 앱을 다운로드하고 OpenFOAMv10의 precompile 버전을 설치하면 마찬가지로 paraview까지 자동으로 돼요.

   ESI 버전인 OpenFOAMv2XXX 버전의 경우 paraview를 precompile 하지 않고 따로 설치해 줘야 해요.

   windows에 설치할 경우 paraview 홈페이지에서 windows 용 paraview가 있으니 다운로드한 후 파일을 실행하면 쉽게 설치 가능해요.



paraview 메뉴 설명





   터미널 창에 paraFoam을 실행하면 위 그림과 같이 창이 뜨게 돼요.

   파워포인트같이 제일 위에 메뉴가 있고요 그아래줄에는 많이 사용되는 Toolbar가 있어요.

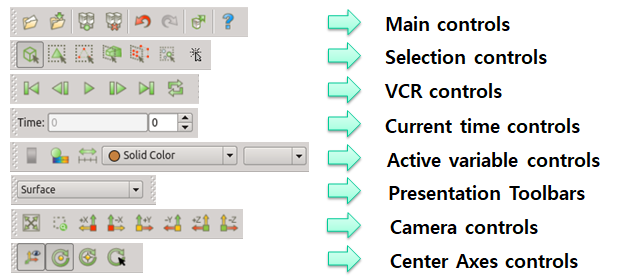

   주요 사용되는 툴바는 아래와 같아요.





   창 왼쪽에는 현제 Graphic window에 표현되는 pipeline browser가 있구요.

   Graphic window 표현되는 형상과 변수를 로드하는 부분은 Object inspector를 설정하면 돼요.

   Object inspector에 properties panel은 화면에 표시될 형상과 변수를 로드하는 부분이에요.

   Object inspector에 Display panel은 화면에 표시될 변수를 표면에 보일 건지 volume으로 나타낼것인지 선택할 수 있어요.

   Object inspector에 information panel은 형상의 크기 및 격자수 확인이 가능해요.

paraview 기능 설명

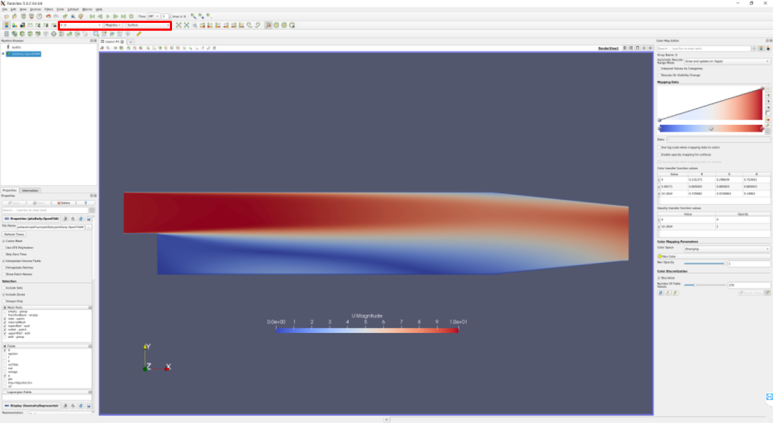

   paraview를 실행하고 빨간색 박스 부분을 클릭한 후 surface with edges를 선택하면 격자의 모양을 확인할 수 있어요.





   빨간 박스 안의 왼쪽을 클릭하면 화면에 표현될 변수를 설정할 수 있어요.

   지금 화면에 표현된 변수는 속도에요.

   오른쪽 하트 모양을 누르면 화면에 표현되는 color map을 변경할 수 있어요.

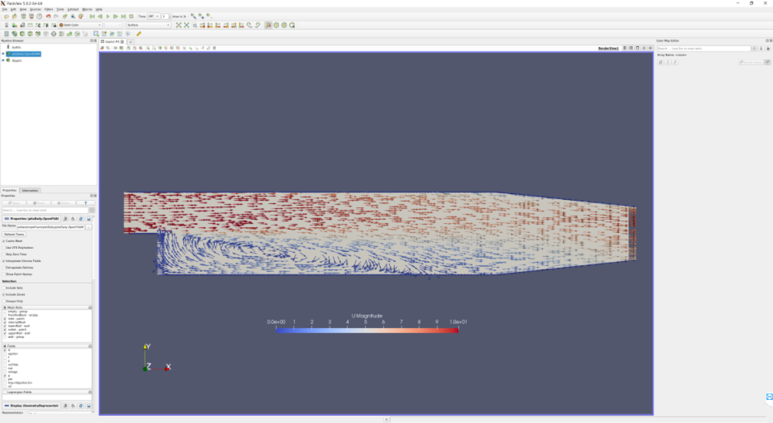

   다음은 벡터를 표현하는 방법이에요.

   지구본처럼 생긴 glyph를 클릭하면 속도에 대한 벡터를 표현할 수 있어요.

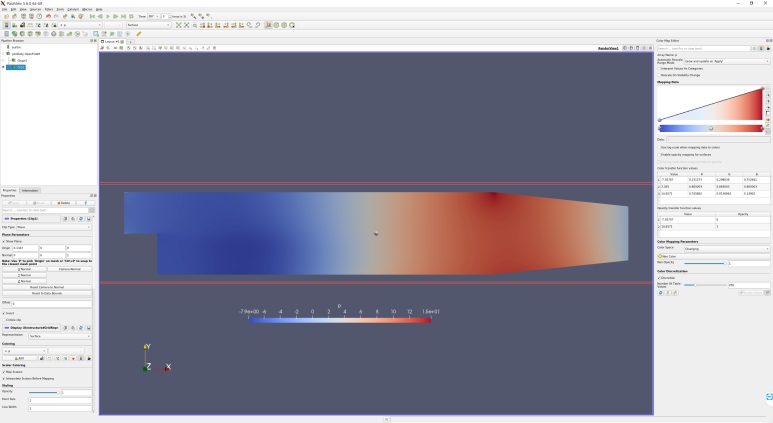

   다음은 silce 기능이에요. 형상의 단면 결과를 보고 싶을 때 사용하는 기능이구요.

   빨간 박스로 어느 부분이 slice 되는지 확인 가능해요.

   paraviw의 화면 컨트롤 기능은 마우스 휠과 왼쪽 버튼을 이용해요.

   마우스 휠을 위로 돌리면 Zoom in, 아래로 돌리면 Zoom out이 되고 휠을 누르면 pan 기능이 돼서 형상의 위치를 옮길 수 있어요.

   마우스 왼쪽 버튼은 형상을 회전할 때 사용돼요.



결론



   오늘은 OpenFOAM의 해석결과 가시화에 사용되는 paraview에 대해 알아보았어요.

   paraview를 설치하는 방법과 기능, 마우스 컨트롤하는 방법을 배워봤어요.

   CFD에서는 해석만큼 중요하지는 않지만 해석 결과를 잘 표현하는 것도 중요해요.

   paraview로 표현된 그림들을 논문이나 paraview 사이트를 참고해서 공부하는 것도 좋을 것 같아요.

   그럼 이만 오늘의 포스팅을 마칠게요.

   질문은 댓글로 달아주시고 오늘도 끝까지 읽어 주셔서 감사해요.



---
